博萊特BER螺桿式空氣壓縮機_離心式空壓機余熱回收系統
時間：2021-01-01 05:00:27瀏覽次數：1648次
|

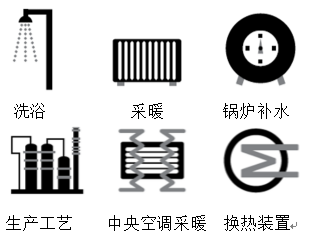

l洗澡熱水 l介質加熱 l工藝熱水加熱 l熱水采暖 l散熱器 l中央空調熱水 l風幕機 l鍋爐補水預加熱
|
|

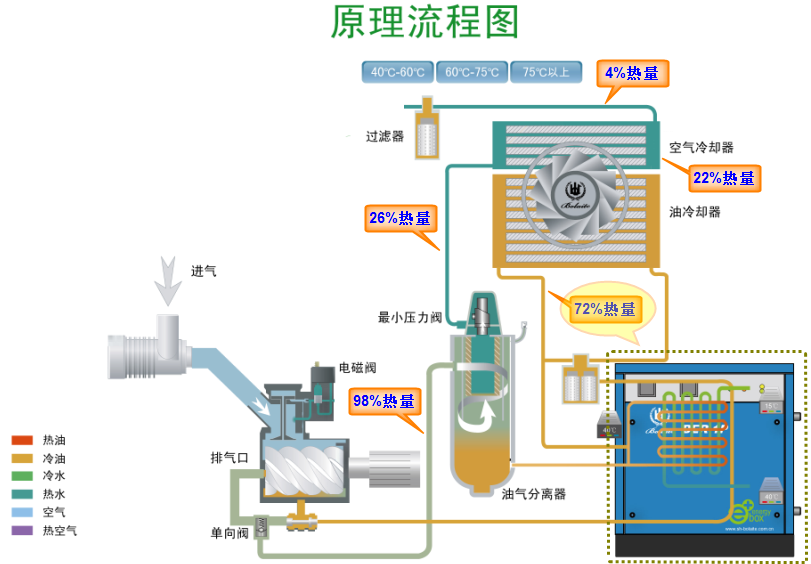

噴油螺桿壓縮機熱能回收原理
空氣壓縮機的工作過程中，輸入電能的80%左右變成熱量，余不足20%左右變成*終的壓縮空氣能。
離心機熱能回收原理流程圖
|
l方案一：只回收三級熱量；適用于絕大多數熱水應用場合 l方案二：同時回收二級和三級熱量；適用于：進水溫度<35℃，出水（熱水）溫度要求：<60℃；如：洗澡、采暖、生活用水等應用 |
|
整體解決方案
|
博萊特針對空氣壓縮機余熱回收項目，提供整體解決方案，提供除了余熱回收設備以外的其他輔助設備。可以避免由于水結垢對能量回收裝置造成的損壞，延長熱回收裝置的壽命, 保障加熱的水的不受污染,可更好的控制空氣壓縮機的運行溫度。
|

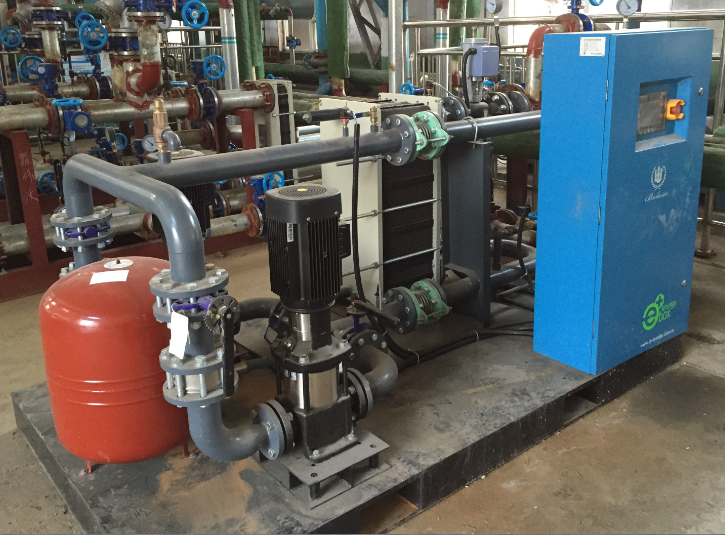

l閉式循環泵組
l開式循環泵組
可顯示進水溫度、出水溫度，冷卻水進水溫度、出水溫度，回水壓力、出水壓力。2臺水泵采用機電互控，一臺出現故障，另一臺自啟動。
說明：根據水質狀況不同，換熱器有板式和列管式可供選擇。
標準配置
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 丹弗斯板式熱換器 | 1 | 塊 | |
| 2 | 三通油溫控閥 | 1 | 只 | 自帶溫度設定旁通功能 |
| 3 | 智能控制系統 | 1 | 只 | 可控制空壓機風機啟停 |
| 4 | 溫度傳感器 | 2 | 只 | 顯示進出水溫度 |
| 5 | 箱體 | 1 | 套 |
可選配置
l循環水泵與熱水泵接觸器
l列管式換熱器（水質較差的客戶）
可選配件
l電子液位計
l補水電磁閥
l循環水泵
余熱回收系統參數表：
|
余熱回收型號 |
空壓機軸功率 |
可回收能量 |
水流量 |
溫升（℃）（△T＝40℃） |
|
|
（KW） |
（KW） |
（L/H) |
進水溫度 |
出水溫度 |
|
|
BER-2S |
30 |
22 |
450 |
20 |
60 |
| 37 |
26 |
560 |
20 |
60 |
|
| 45 |
31 |
680 |
20 |
60 |
|
|
55 |
38 |
830 |
20 |
60 |
|
|
BER-3S |
75 |
52 |
1130 |
20 |
60 |
|
90 |
63 |
1350 |
20 |
60 |
|
|
BER-4S |
110 |
77 |
1650 |
20 |
60 |
|
132 |
92 |
1980 |
20 |
60 |
|
|
160 |
112 |
2400 |
20 |
60 |
|
|
BER-5S |
185 |
129 |
2780 |
20 |
60 |
|
200 |
140 |
3000 |
20 |
60 |
|
|
220 |
154 |
3280 |
20 |
60 |
|
|
250 |
175 |
3760 |
20 |
60 |
|
|
BER-6S |
280 |
196 |
4200 |
20 |
60 |
|
315 |
220 |
4730 |
20 |
60 |
|
|
355 |
248 |
5300 |
20 |
60 |
|
